지역난방



1. 개요

대규모중앙설비 열원을 배관을 통해 지역내의 여러 건물에 공급하여 난방

율적인 에너지 사용 / 대기오염 방지 / 인적자원 절감 >> 중앙난방방식

목적은집중에 의한 효율적인 괄이의 합리화



2.특징

장점

에너지이용효율 상승

세대별 냉동기, 보일러 필요 없음

설비비절감



단점

배관이길어져 열손실 발생

초기투자비 높음

열월기기에서 용량제어 어려움

고도의숙련된 기술자 필요 >> 운전의 어려움



3. 종류

열전용

열만생산

열병합

보일러에서증기를 생산하여 증기터빈 가동하고, 배출되는 저압 증기를 이용



4. 배관설비

배관방식에 따른 분류

단관실

복관식

4관식

배관망 구성 방식에따른 분류



5. 문제점 및 대책

문제점

대기환경보전법 >> 연료비 증가

협오시설

도시가스 사업자와의 마찰

대책 방안

대표사진 삭제

사진 설명을 입력하세요.

---

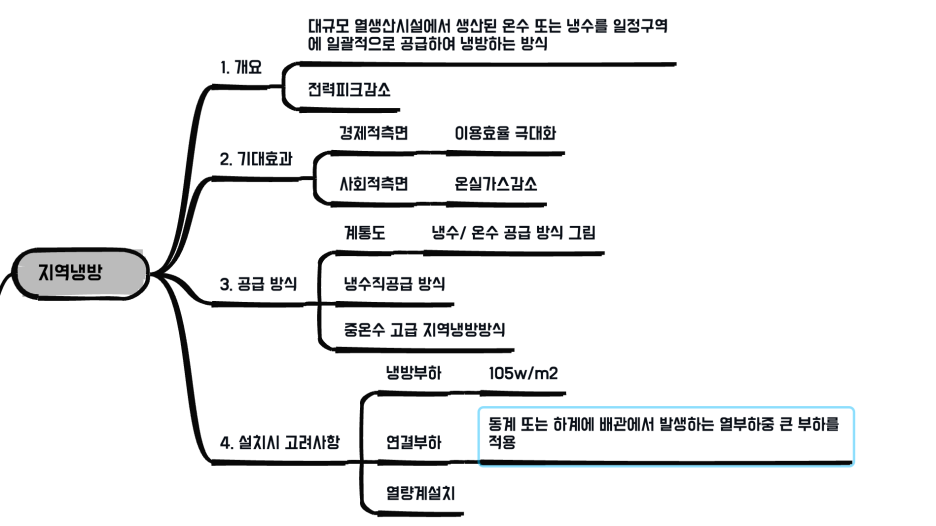

지역냉방

1. 개요

대규모 열생산시설에서 생산된 온수 또는 냉수를 일정구역에 일괄적으로 공급하여 냉방하는 방식

전력피크감소



2. 기대효과

경제적측면

이용효율 극대화

사회적측면

온실가스감소



3. 공급 방식

계통도

냉수/ 온수 공급 방식 그림

냉수직공급 방식

중온수 고급 지역냉방방식



4. 설치시 고려사항

냉방부하

105w/m2

연결부하

동계 또는 하계에 배관에서 발생하는 열부하중 큰 부하를 적용

열량계설치

대표사진 삭제

사진 설명을 입력하세요.

---

보일러에너지 절감 방법

1. 보일러의 열손실

배기가스

불완전연소

과일공기에 의한 배기가스 증가

장비에서 열방사 손실



2. 에너지 절약 방안

적정공기비

실제공기투입량 / 이론공기량 = 1.2~1.3이 최고효율 발생

증기보일러

고압에의한 잠열 손실 줄이기

고압의 응축수를 온수탱크의 열원으로

유지관리 > 효율 관리



3. 운전방식으로 절약

대수분할운전

부분부하 효율 상승

고장시 대응운전 가능

부하변동에 효율적 대응

비례제어운전

출력값과 목표값의 편차에 비례하여 입력량을 조절

다단계운전

대표사진 삭제

사진 설명을 입력하세요.

---

보일러의 종류

1. 입형보일러

정의

보일러 동체에 감긴 코일을 가열하여 온수를 얻는 내분식 보일러

특징

소용량/ 효율 낮음

주택



2. 노통연관 보일러

정의

원통 내부에 다수의 연관을 조합한 내분식 보일러

특징

보유수량이많다. > 부하변동에 안전

구조간간단

전열면적이 커 효율이 좋다

산업용



3. 수관식 보일러

정의

여러계의수관으로 구성된 외분식 보일러 이다.

특징

외분식보일러 형상이 다양하다.

열면적이커 효율이 좋다.

고압 대용량에 적합

부하변동에따른 압력변화가 심하다

다량의 증기가 필요한 대규모 건물, 병원 등



4. 관류식 보일러

정의

급수가 드럼없이 긴관을 통과할때 과열증기를 발생시키는 초고압용 외분식 보일러

특징

가동시간 짧다

부하변동 대응이 빠르다

수처리가중요

중, 소 건물에 사용



5. 진공 보일러 / 무압보일러

정의

난방이나 급탕용 온수를 버너로 직접 가열하지 않고 열매에 의해 가열하여 저온에서 온수를 발생시키는 장비 >> 내부 압력이 진공

진공에서 저온에서 물이 끓는다

특징

보일러가밀폐되어야 한다.

난방과 급탕을 겸할 수 있다.

수명이길다.



6. 주철제 보일러

대표사진 삭제

사진 설명을 입력하세요.

---

순환식 배관의 밀폐회로 vs 개방회로

개방회로는 열 전달 시스템에서 유체의 흐름과 안정성을 결정짓는 중요한 요소입니다.



**밀폐회로**는 유체가 시스템 내부에서 순환하며 외부와 접촉하지 않습니다. 이는 유체가 노출되지 않아 오염 위험이 줄어들고, 안전성과 효율성이 높습니다. 열교환은 내부로 제한되어 있어 시스템이 외부 영향을 크게 받지 않습니다.



**개방회로**는 유체가 외부와 접촉하며 열을 전달합니다. 일반적으로 냉각탑이나 강제순환장치가 사용됩니다. 외부 환경과의 접촉으로 인해 유체의 오염 및 증발 문제가 있을 수 있으나, 냉각 장치가 필요 없어 설치 및 유지보수가 상대적으로 용이합니다.



따라서 밀폐회로는 내부 유체가 오염되거나 증발되는 것을 방지하여 안정성이 높지만, 설치와 유지보수가 비용이 높을 수 있습니다. 반면 개방회로는 유지보수가 쉽고 비용이 낮지만 외부 환경과의 접촉으로 인한 유체 오염과 증발 문제가 있을 수 있습니다. 선택은 시스템의 용도, 안전성 및 경제성을 고려하여 이루어져야 합니다.
